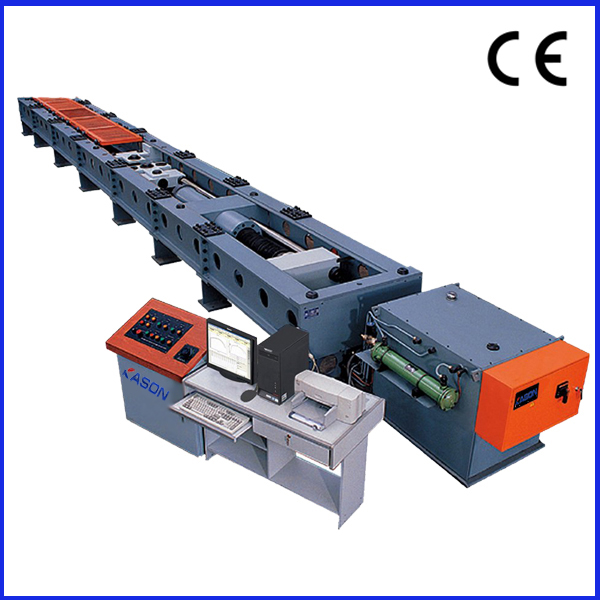

臥式拉力試驗機
1、用途及特點： 液壓 臥式拉力試驗機 分為WEL型微機屏顯液壓臥式拉力試驗機和WAL型微機控制電液伺服臥式拉力試驗機兩種型號，滿足了長試樣、全尺寸試樣的拉力試驗。該試驗機主要用于各種金屬構件、鋼索、鏈條、錨鏈、吊裝帶、電纜、分離盤等的拉伸性能試驗
qq
4006600832
產品詳情參數 / PARAMETER
1、用途及特點：
液壓臥式拉力試驗機分為WEL型微機屏顯液壓臥式拉力試驗機和WAL型微機控制電液伺服臥式拉力試驗機兩種型號，滿足了長試樣、全尺寸試樣的拉力試驗。該試驗機主要用于各種金屬構件、鋼索、鏈條、錨鏈、吊裝帶、電纜、分離盤等的拉伸性能試驗。
試驗機主機部分采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、手動或伺服控制試驗過程，負荷傳感器測力、微機顯示試驗力及試驗曲線。
2、主要技術參數：
|
名稱
|
微機屏顯臥式拉力試驗機
|
微機控制電液伺服臥式拉力試驗機
|
|
型號
|
WEL-600、1000、2000、3000
|
WAL-600、1000、2000、3000
|
|
試驗力（kN）
|
600、1000、2000、3000
|
600、1000、2000、3000
|
|
試驗力測量范圍
|
4%～100%FS
|
|
|
試驗力測量精度
|
±1%
|
|
|
位移示值誤差
|
±1%
|
|
|
應力控制速度
|
無
|
1-45Mpa/s
|
|
恒應力控制精度
|
無
|
±1%
|
|
拉伸距離（不含活塞行程）
|
0--10000mm,可根據用戶要就制做。
|
|
|
油缸行程
|
500mm（可根據用戶要求制做）
|
|
|
試樣夾緊方式
|
標配為插銷方式，也可根據需要采用液壓夾緊
|
|
|
試驗機有效空間
|
寬度750mm,可根據用戶要就制做。
|
|
|
控制試驗方式
|
手閥控制試驗過程，微機顯示試驗力及試驗曲線
|
微機伺服自動控制，也可手閥控制
|
|
拉伸空間調節方式和間隔
|
手推拉式或電動式調節；調節間距500mm;
|
|
|
移動橫梁固定方式
|
手動插銷固定或液壓自動插銷固定
|
|
|
計算機配置
|
聯想品牌計算機
|
|
|
打印機配置
|
惠普A4幅面彩色噴墨打印機
|
|
|
軟件配置
|
中英文WINDOWSXP平臺下的試驗軟件1套
|
|
|
電源電壓
|
常規電壓220V/380V, 也可根據使用地國家的標準電壓配置。
|
|
3、產品功能
（1）控制單元：控制系統是的計算機軟硬件技術，結合的半導體技術，在測力、測位移、測變形、速度控制方面可靠、先進、易操作、靈活。
（2）微機系統：采用聯想品牌微機（包括：主機、17寸液晶顯示器、標準鍵盤鼠標、大容量硬盤）作為主機，完成整機試驗的設定、數據采集、運算處理、顯示打印試驗結果等功能；配有試驗機專用KQL-PowerTest2001中文版和英文版智能化測試軟件包，可根據國家標準、國際標準或用戶提供的標準測量判斷各種材料試驗的各種性能參數，并對數據進行統計和處理；然后輸出各種要求格式的試驗報告和試驗曲線。
（3）安全保護：設備配有機械限位保護、過載自動停機保護、過電流及漏電自動斷電保護、應急開關等保護功能。
（4）安全防護：在試驗區域內裝有網狀型安全防護網，防護網可輕松推拉和打開，方便安全可靠。
4、產品的優勢
（1）WAL微機控制電液伺服臥式拉力試驗機采用手自一體控制操作模式，既可以計算機自動控制操作，也可以手動操作，大大的提高了工作效率，減輕了操作員的勞動強度；
（2）采用輪幅式負荷傳感器，精度高，性能穩定；
（3）意大利進口油泵機組，噪音低，油路穩定無沖擊；
（4）液壓密封采用雙密封結構，有效防止漏油、滲油；
（5）與活塞頭連接的施力橫梁裝有移動小車，減少了各種機械摩擦。
